我們都知道，碳元素比較難檢測，是因?yàn)樘荚卦谄髸?huì)與空氣發(fā)生反應(yīng)，碳在氧氣中充分燃燒，變成二氧化碳。于是我們在使用直讀光譜儀時(shí)，需要對樣品進(jìn)行處理，白口化的意思是碳在試樣表面，以碳化合物的形式存在。

鑄鐵碳元素

再不同的鑄鐵中，碳元素的存在都是有所不同，灰鑄鐵中，碳大部分體現(xiàn)為是片狀石墨，在球墨鑄鐵中，碳元素又體現(xiàn)為球狀石墨，在蠕墨鑄鐵中，碳元素介于片狀和球狀之間。這代表了材質(zhì)中碳元素不均勻，當(dāng)進(jìn)行白口化處理后，碳通過熔樣，將碳元素變成了碳化合物，此時(shí)用直讀光譜儀進(jìn)行激發(fā)，就能檢測出準(zhǔn)確穩(wěn)定的結(jié)果，白口化做的不好則影響檢測效果，鑄鐵的檢測面必須是完全的白口組織。

鑄鐵只需要將鑄鐵快速冷卻，斷口形成亮白色，就能變成白口組織，此時(shí)，碳元素已經(jīng)變成了碳化物，存在的白口化的位置。將白口鑄鐵轉(zhuǎn)變成可鍛鑄鐵的退火工藝。縮短退火時(shí)間的主要方法是調(diào)整鐵水成分、進(jìn)行孕育處理和預(yù)熱處理等。如先進(jìn)行一次正火或淬火，在300～400℃保溫3～5h;加快鑄件的冷凝速度細(xì)化晶粒。

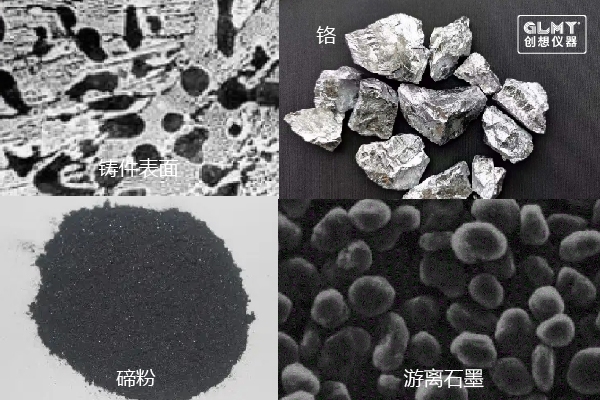

表面如果存在游離石墨就會(huì)影響激發(fā)效果，C或者S元素的檢測將會(huì)變得困難。合金鑄鐵碳含量高，球墨鑄鐵同樣，碳在物質(zhì)中所占比例實(shí)3-4%，將這樣的鐵水澆鑄成白口樣品，急冷，使得來不及或者析出游離石墨。鐵水澆鑄時(shí)，減少厚度得到的樣品檢測出來更加準(zhǔn)確，白口化程度好。還能加入反石墨化元素，這樣也能阻止游離石墨析出。石墨化的元素有鉻、秘、銻、啼等，加入鉻含量會(huì)影響原先鉻的分析，加入碲粉不會(huì)干擾其他元素的檢測。

樣品材質(zhì)

澆鑄樣品的溫度對白口化也有影響，溫度控制妥當(dāng)，不低于14000度時(shí)候，能滿足制備要求，提高白口化程度，沖天爐溫度不夠穩(wěn)定，若溫度低，白口化不完整，檢測困難。白口鑄鐵僅用于制作耐磨的農(nóng)具、磨球、葉片、泵、軋輥等。

鑄鐵用直讀光譜儀進(jìn)行檢測時(shí)，需要進(jìn)行白口化，否則影響檢測精度，樣品一定要進(jìn)行白口化。
