X熒光光譜儀作為一種無損測試儀器，其突出優(yōu)點在于多數(shù)樣品無需經(jīng)過復雜的前處理即可直接測量，并能在較短時間內(nèi)獲得檢測結(jié)果。然而，測試結(jié)果的準確度會受到樣品形態(tài)、樣品大小、樣品表面狀態(tài)、均勻性以及干擾元素等因素的影響。了解這些影響因素并采取適當?shù)奶幚矸绞?，有助于獲得更為可靠的檢測數(shù)據(jù)。

在樣品形態(tài)方面，固體、粉末和液體樣品的處理方式各有不同。對于PE、PVC塑膠、鋼鐵、銅合金、鋁合金等固體樣品，可將測試表面打磨光滑。需要注意的是，打磨后的平面不宜用手直接觸摸，以免沾上油污影響測量精度。若不慎沾上油污，可用干凈的絨布擦拭干凈。對于礦粉、粉塵、爐灰、水泥、石灰等粉末樣品，可直接將約7克樣品放入樣品杯中，覆蓋杯底約10毫米厚度進行測量。若希望獲得更準確的結(jié)果，可采用壓片法處理。液體樣品則通常倒入專用樣品杯中，用密封材料封好后放入測試室測量。

創(chuàng)想X熒光分析儀的樣品檢測

樣品大小是否適配儀器光斑，也是一個需要考慮的因素。當光斑能夠完全照射在樣品上且樣品厚度滿足要求時，可直接放入測試室測量。若樣品尺寸小于光斑，例如顆粒狀零件，則需要將樣品收集到樣品杯中，達到一定量后壓緊、消除空隙，再進行分析。對于X射線能夠穿透的薄樣品，同樣需要將多個樣品疊放或堆積，以達到最小厚度限值。一般而言，高分子材料及鋁、鎂、鈦等輕金屬樣品厚度至少需要5毫米，液體樣品至少需要15毫米，而合金樣品至少需要1毫米。

樣品表面的狀態(tài)也會對檢測結(jié)果產(chǎn)生影響。表面存在油污或重金屬污染時，應(yīng)在測量前將其清除。若金屬表面有電鍍層，而檢測目標為內(nèi)部基材的有害元素含量，則宜盡可能刮去表面鍍層后再進行測試。對于鍍層中元素含量的分析，由于鍍層較薄且X射線能夠穿透，元素的熒光強度與樣品厚度存在函數(shù)關(guān)系，同時基體元素會帶來較強干擾。因此，能否進行鍍層分析，取決于儀器是否具備薄層校正及基體干擾扣除功能，以及鍍層元素復雜程度和基板元素含量變化情況。

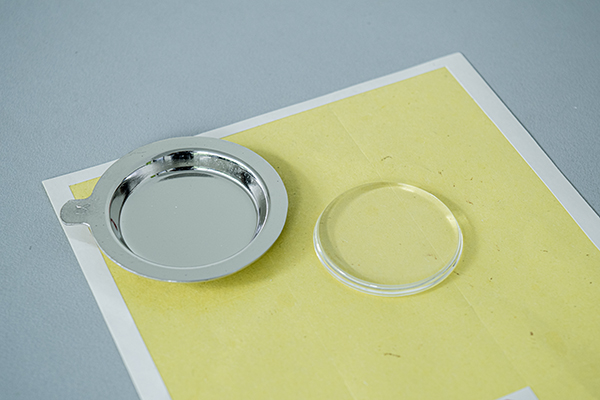

樣品熔融可實現(xiàn)更出色的檢測結(jié)果

樣品的均勻性同樣不可忽視。對于非均質(zhì)樣品，測量結(jié)果往往代表被測區(qū)域的局部信息，難以反映整體成分。在實際操作中，應(yīng)盡量保證樣品具有代表性，或在條件允許時對多個位置進行測量后取綜合結(jié)果。

綜上所述，在使用X熒光光譜儀進行檢測時，根據(jù)樣品形態(tài)、大小、表面狀態(tài)及均勻性采取相應(yīng)的制備與處理措施，能夠幫助獲得更貼近真實值的分析結(jié)果，充分發(fā)揮該儀器的無損、快速檢測優(yōu)勢。
